Ремонт электронных актуаторов Hella. Отличия оригинальных деталей и аналогов.

Возможностью ремонта механической части актуаторов Hella сейчас уже никого не удивишь, - практически любая мастерская по ремонту турбин в состоянии проводить эти работы. Суть ремонта этих актуаторов заключается в замене изношенных деталей на новые, с их установкой в правильное положение. Некорректная сборка не всегда конечно, но как правило дает о себе знать практически сразу при первых запусках двигателя, а вот качество самих деталей, которые были внедрены в силуминовый корпус, проявляется по истечении времени. И тем, кому важно, чтобы время работоспособности отремонтированного актуатора длилось максимально долго, мы поможем разобраться в происхождении деталей для ремонта и научиться отличать их друг от друга.

Статья пишется в 2021 году, на данный момент времени существует 2 вида актуаторов Hella для турбокомпрессоров. Они различаются внешним видом пластмассового корпуса (крышки).

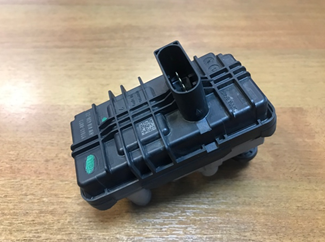

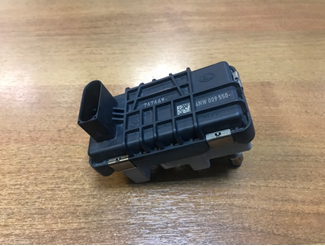

- актуаторы «первого поколения»:

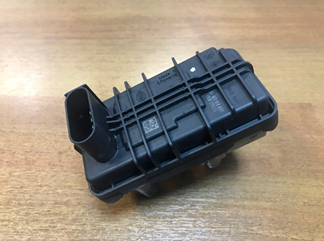

- актуаторы «второго поколения»:

Если быть точнее, то мы разделили актуаторы на эти 2 вида - по типу запчастей для ремонта.

Принцип работы и структура механической части этих актуаторов одинаковы, но сами детали разные, поэтому рассмотрим их по-отдельности.

Разберем составляющие механической части актуатора «первого поколения»:

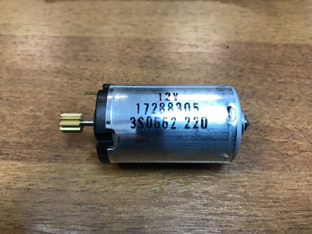

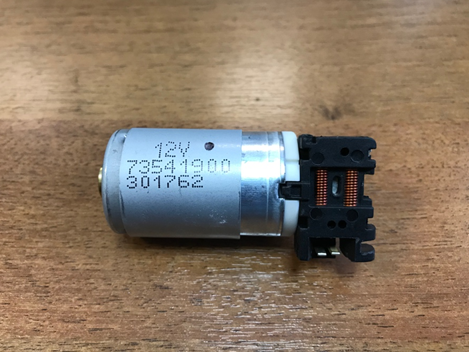

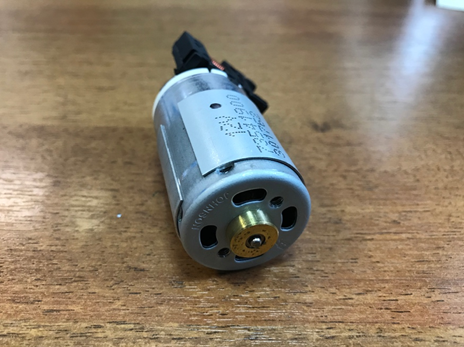

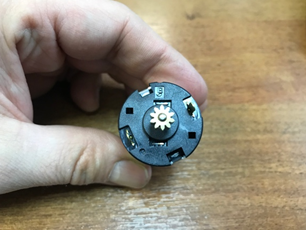

1. Мотор

С мотором проблем никаких быть не должно, подделок пока не существует, - производитель только один – это JOHNSON.

Тут только одна задача – убедиться, что его действительно поменяют. При истирании червя и сектора, для поиска правильного положения лапки актуатора, блок управления двигателем гоняет мотор актуатора вдвойне больше - щётки мотора из-за этого сильно стираются. Менять мотор нужно обязательно!

Теперь поинтереснее:

2. Сектор

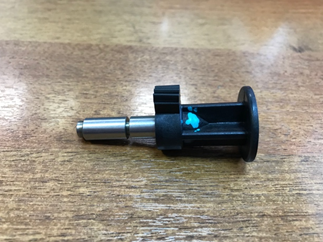

Так выглядит оригинальный сектор:

Присмотритесь, - на пластике оригинальных деталей видны отметки производителя.

Китайские подделки сектора могут выглядеть следующим образом:

Никаких опознавательных знаков на пластике не обнаружено.

Еще вариант:

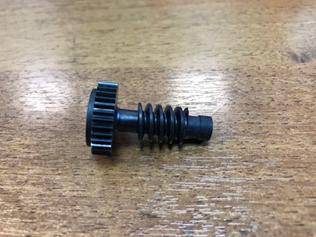

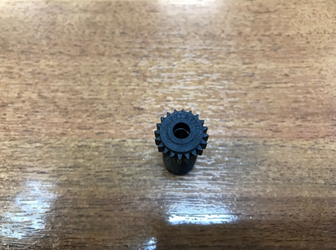

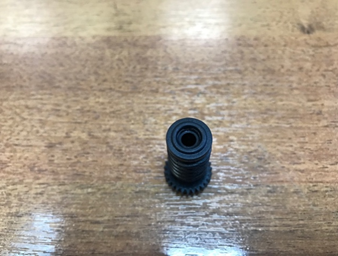

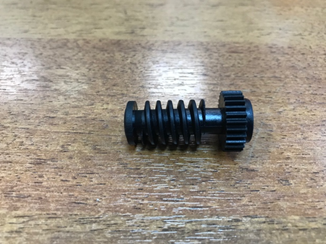

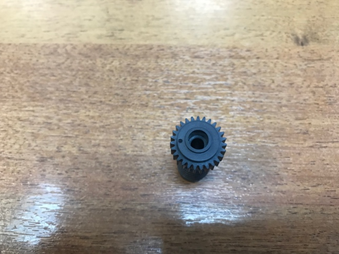

3. Червяк

Самое сложное - это разобраться с отличиями в червяках, т.к. внешне оригинал и подделки имеют мало отличительных особенностей. Также, как у сектора, у оригинальной продукции имеются отметки производителя.

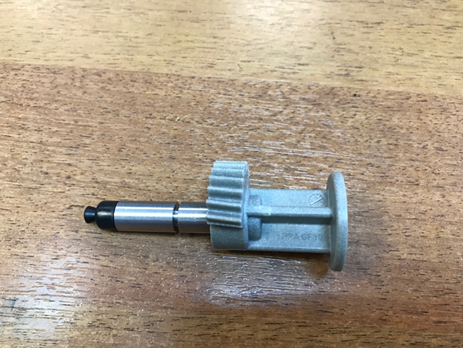

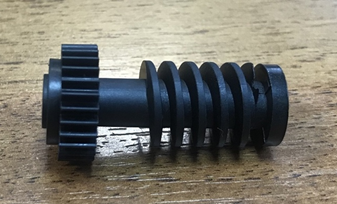

Вот оригинал:

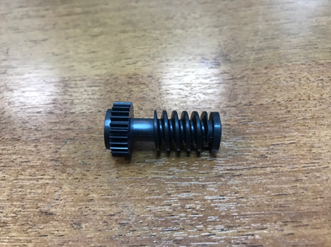

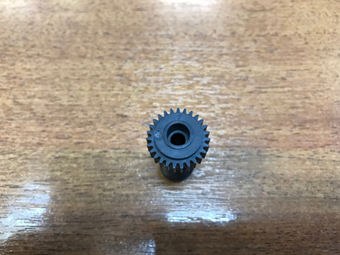

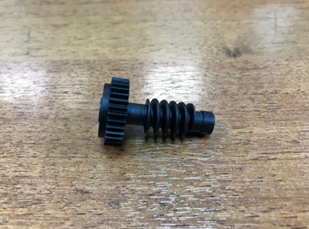

А это подделки:

Еще один вариант аналога:

На репликах тоже бывают какие-то надписи..., но не то, что надо…

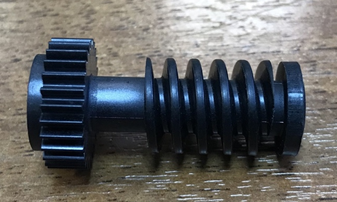

Еще одно отличие - если присмотреться, видно, что зубья оригинального червя более округлые, нежели у аналога.

Теперь детали актуаторов «второго поколения»:

1. Мотор

С моторами также проблем никаких нет, - для второго поколения их тоже производит только JOHNSON.

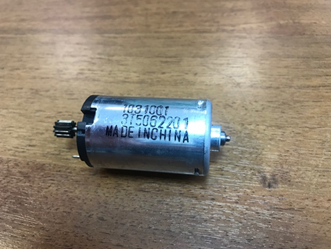

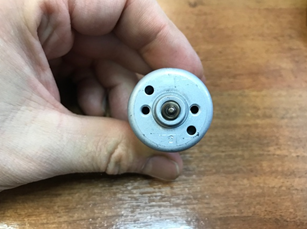

Бывает и такое.. но это тоже оригинал.

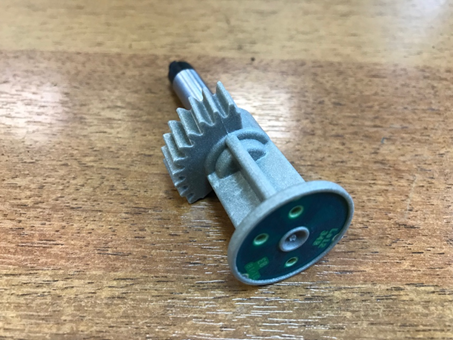

2. Сектор

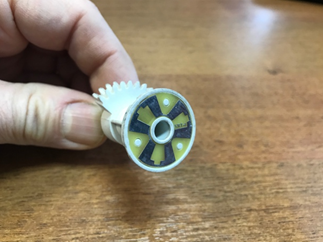

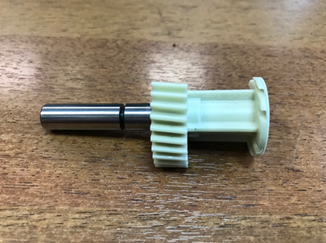

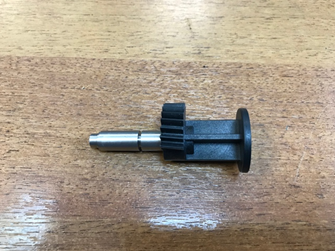

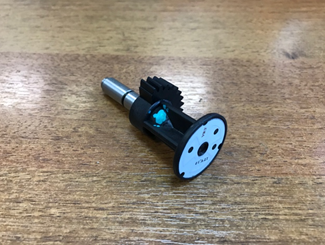

Оригинальный сектор выполнен из пластика белого цвета. Замкнутый контур вживлен в пластик. На пластике присутствуют надписи.

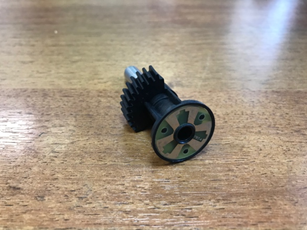

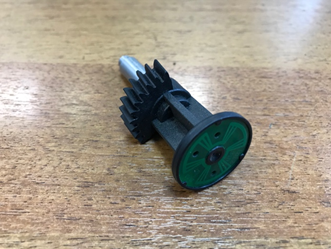

А вот неоригинальные сектора:

Замкнутый контур выполнен в виде платы.

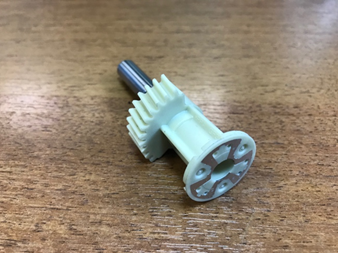

Аналог белого цвета отличается от оригинала оттенком цвета, отсутствием каких-либо надписей на пластике. Плата – такая же как у черного..

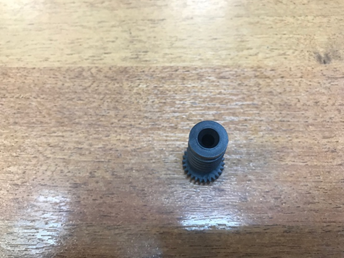

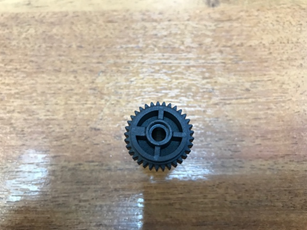

3. Червяк

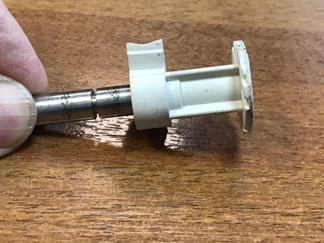

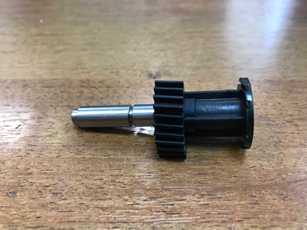

Оригинал:

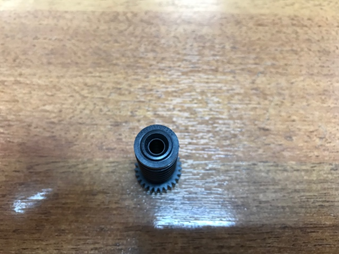

Подделка:

Здесь все аналогично червякам первого поколения, - надписи и форма зубьев.

Конечно нам не удалось собрать и сфотографировать все существующие аналоги деталей электронных актуаторов Hella, но основные отличия показаны. Помимо точности исполнения, оригинальные детали и реплики имеют существенное различие в ресурсе за счет разницы свойств материалов, из которых они изготовлены.

Надеемся, что данная статья поможет вам во-первых - определиться с деталями для ремонта и во-вторых - убедиться, что вам поставят именно то, за что вы платите.
